Нижне-Свирская ГЭС
Нижне-Свирская ГЭС имени академика Г. О. Графтио расположена на реке Свири в Лодейнопольском районе Ленинградской области, у посёлка Свирьстрой. Она вместе с Волховской ГЭС и с Верхне-Свирской ГЭС входит в состав Каскада Ладожских ГЭС, при этом является второй (нижней) ступенью Каскада. Из себя станция представляет низконапорную русловую гидроэлектростанцию. Сейчас её установленная мощность составляет 99 МВт, при этом среднегодовая выработка электроэнергии - 490,5 млн кВтч.

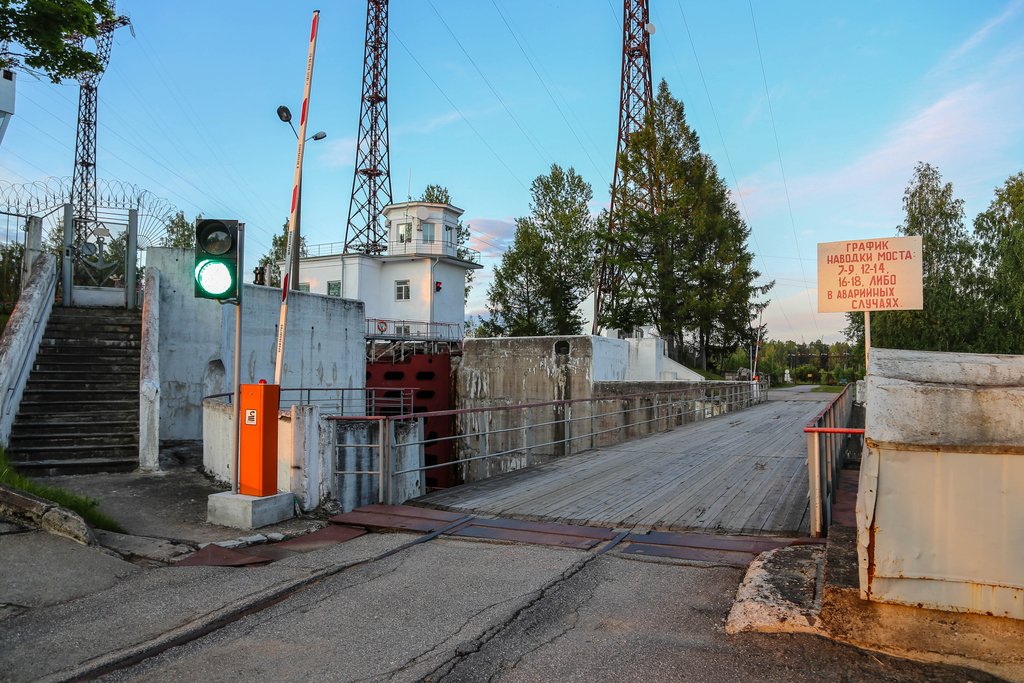

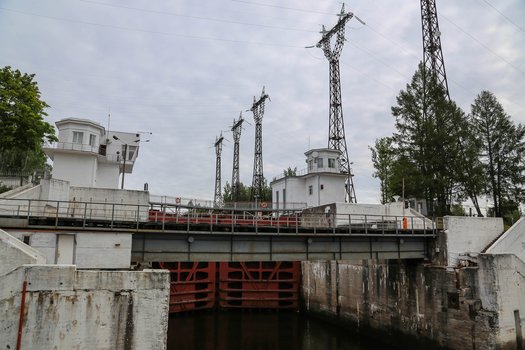

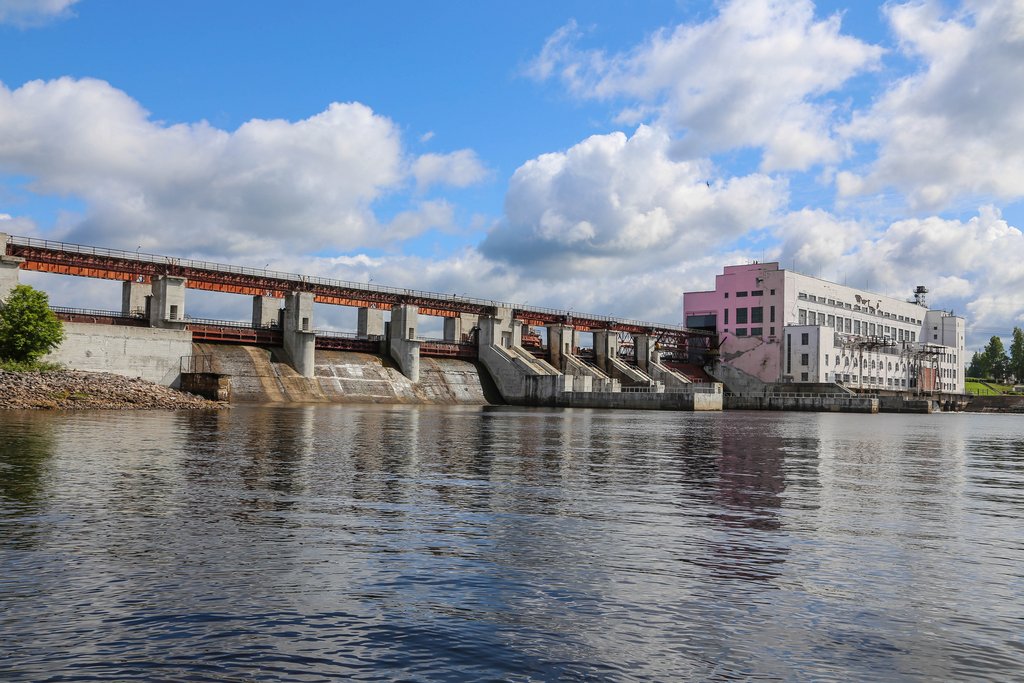

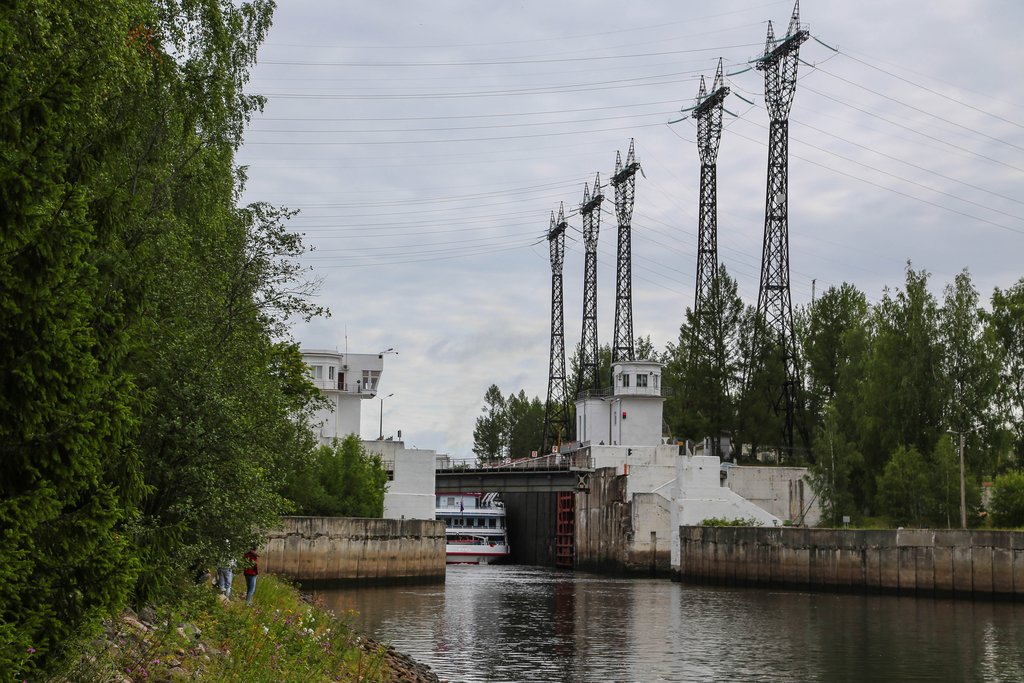

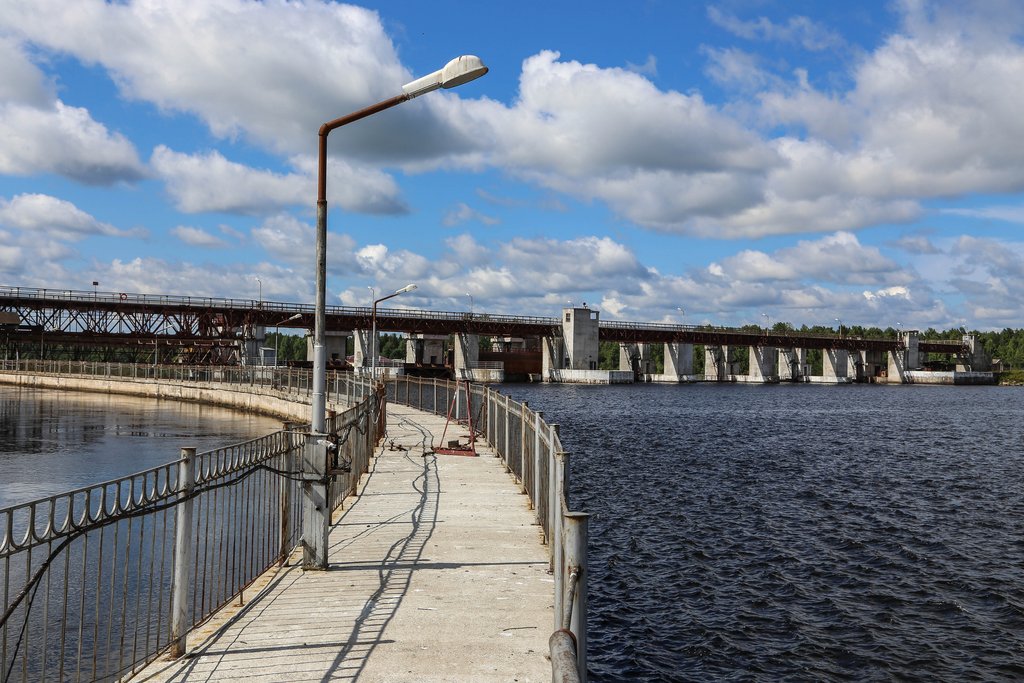

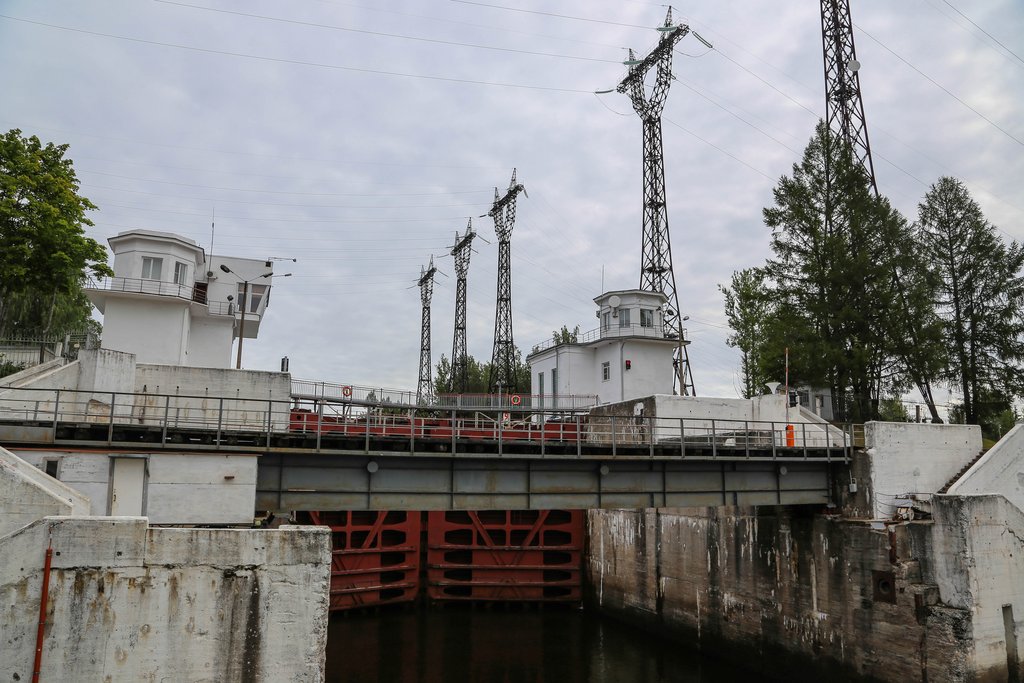

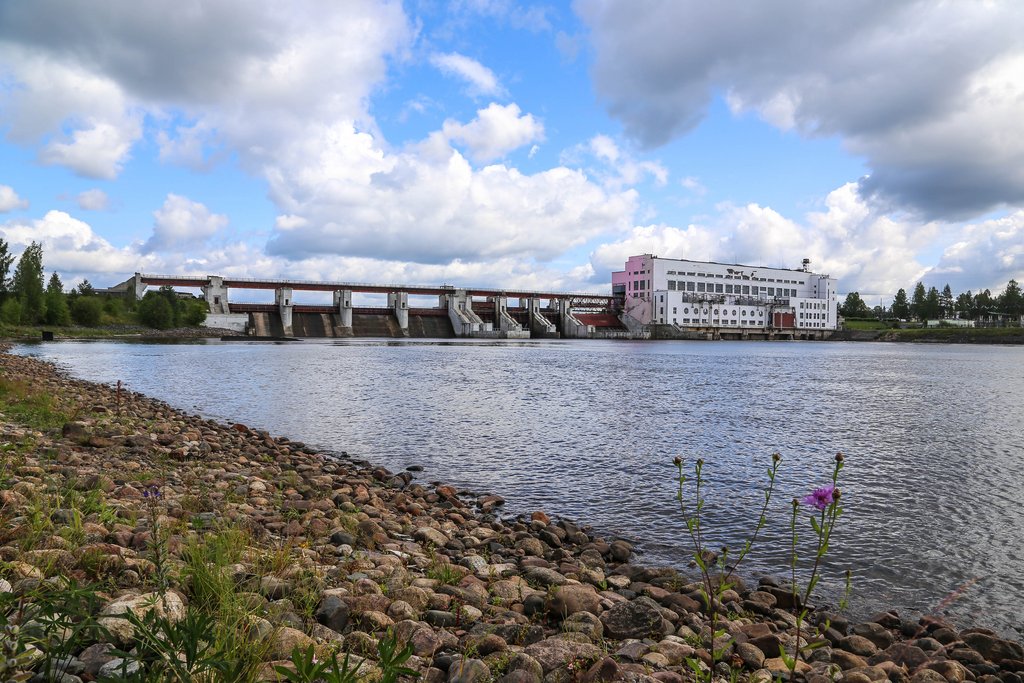

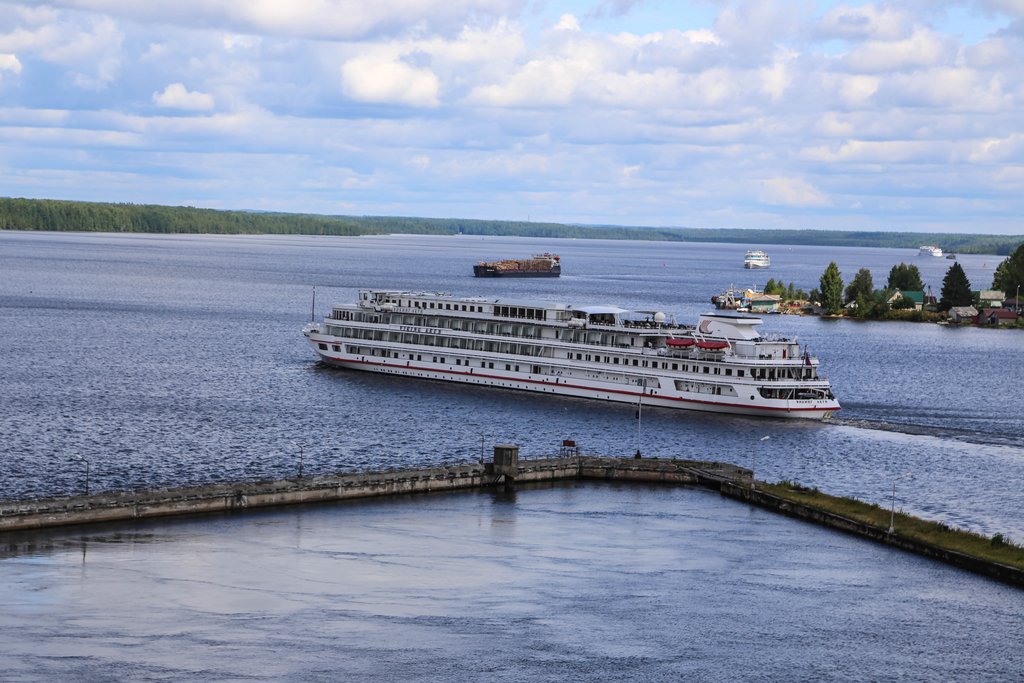

Сейчас в состав сооружений Нижне-Свирской ГЭС входит: здание ГЭС, три насыпных земляных плотины, бетонная водосбросная плотина, однониточный однокамерный судоходный шлюз (не входит в состав «ТГК-1») и ОРУ-35 и ОРУ-220 кВ. Общая протяжённость подпорных сооружений гидроузла составляет 1,86 км. Напорные сооружения ГЭС образуют Нижне-Свирское водохранилище. Его площадь при нормальном подпорном уровне 24,4 км², длина 45 км, максимальная ширина 1,5 км, максимальная глубина 18,5 м.

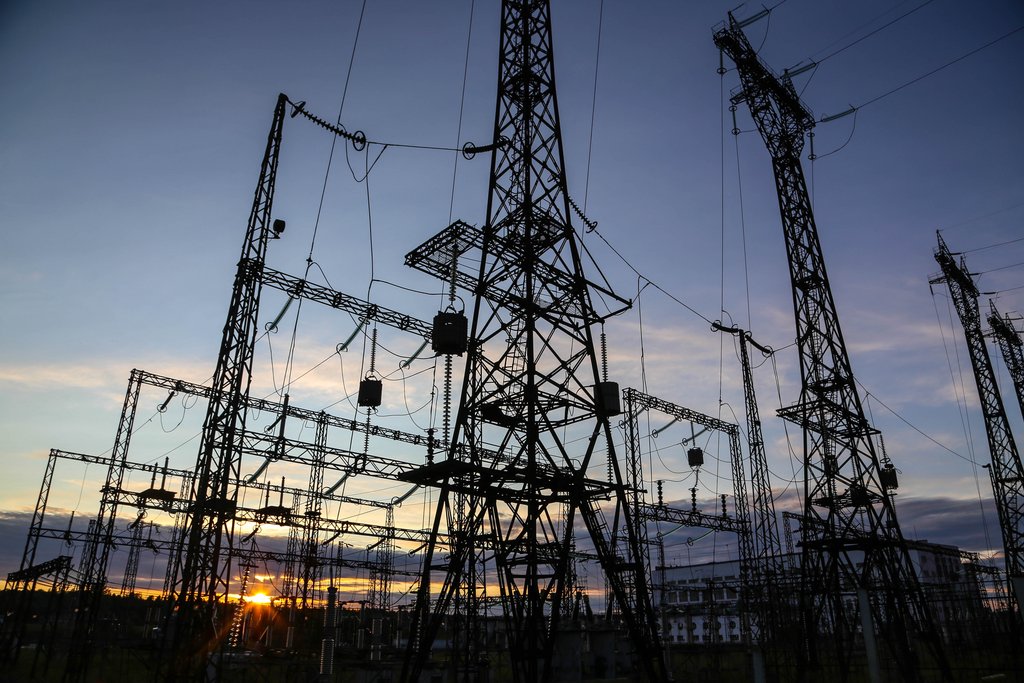

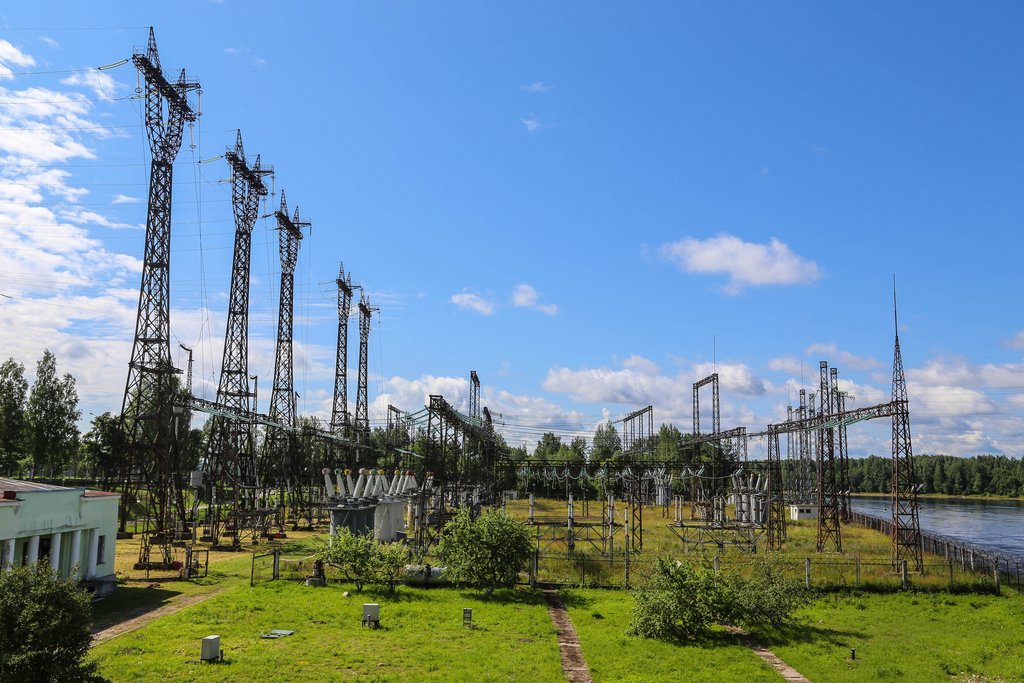

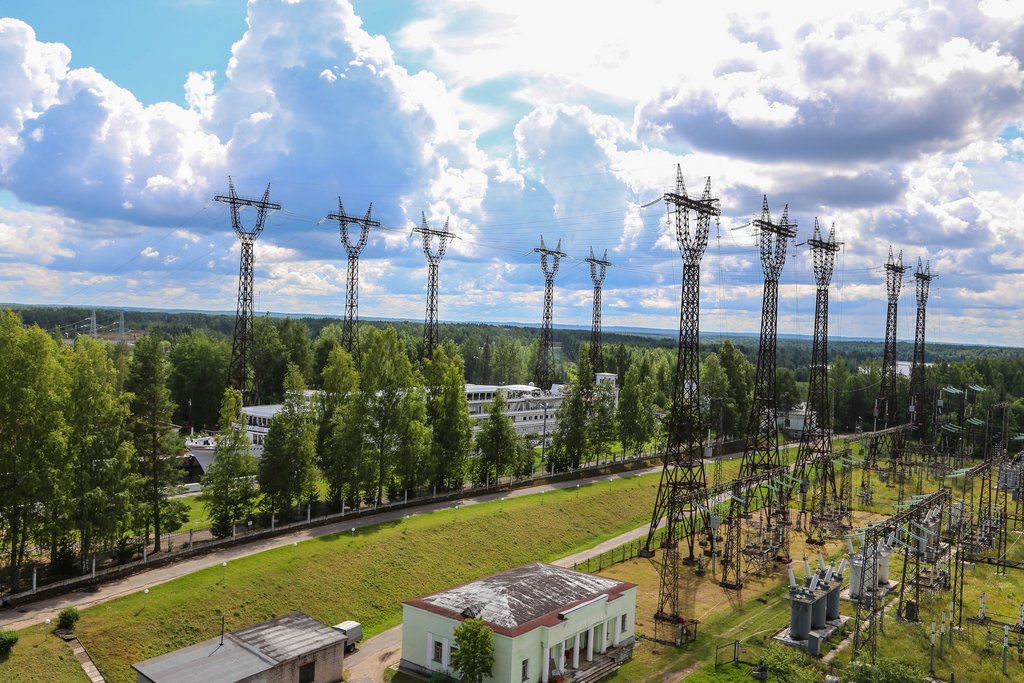

Электроэнергия от станции выдается по линиям электропередачи напряжением 220 кВ и 35 кВ. Это ОРУ-220 кВ. Кстати, впервые в нашей стране была построена линия электропередач такого класса тоже здесь. Её длина (Свирь – Ленинград 220 кВ) составляла 240 км.
Большую часть напорного фронта, образуют земляные плотины - правобережная дамба, русловая плотина и левобережная дамба. Правобережная дамба длиной 1075 м, шириной по основанию - 37,41 м и по гребню - 6 м, максимальной высотой - 7,74 м, состоит из двух участков - береговой части с противофильтрационным элементом и русловой части длиной 125 м. Русловая плотина длиной 70 м и наибольшей высотой 28 м расположена между зданием ГЭС и судоходным шлюзом, на естественном острове Негежма. А левобережная дамба расположена между левым берегом Свири и судоходным шлюзом. Её длина - 300 м, максимальная ширина по основанию - 41 м, ширина по гребню -10 м, а максимальная высота составляет 7,24 м.

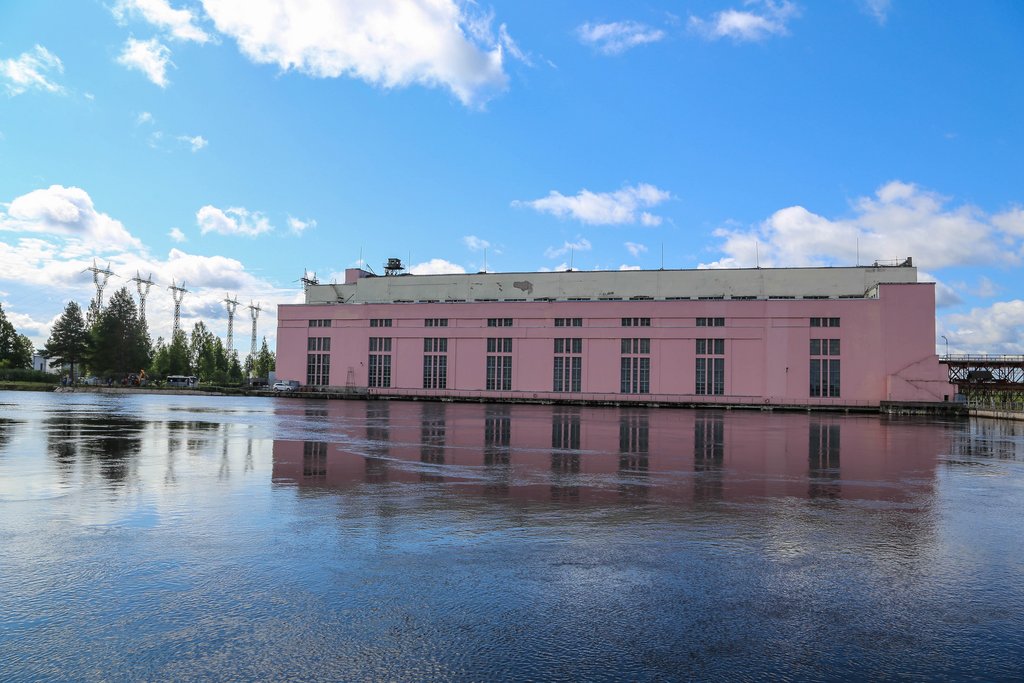

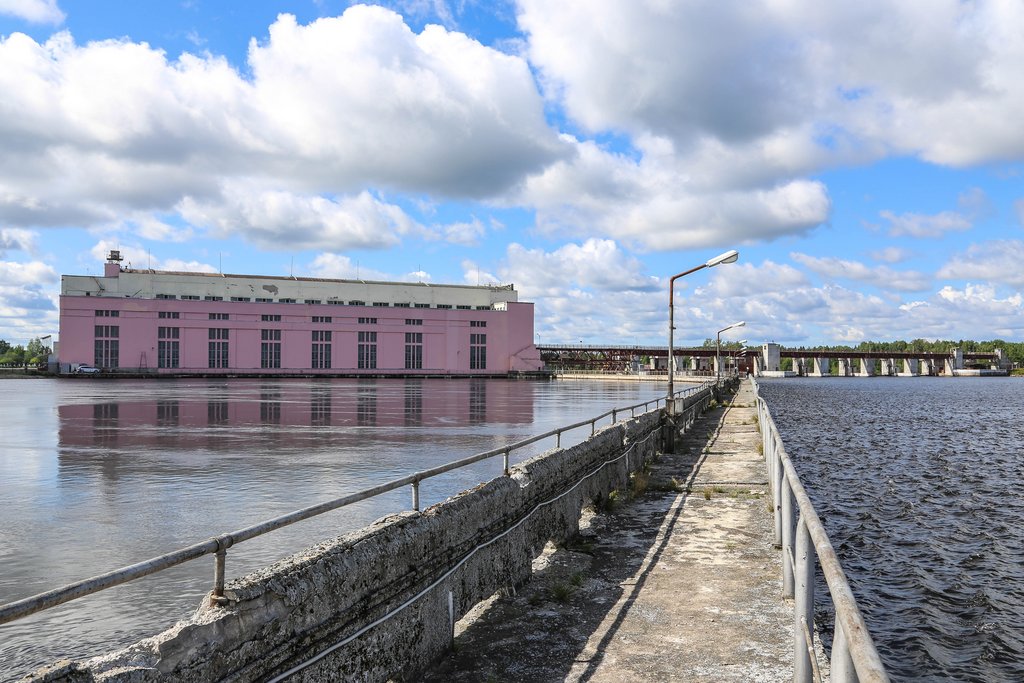

Между прочим, и Нижне-Свирская ГЭС официально включена в список культурного наследия Российской Федерации. А само здание станции является классическим примером советского конструктивизма.

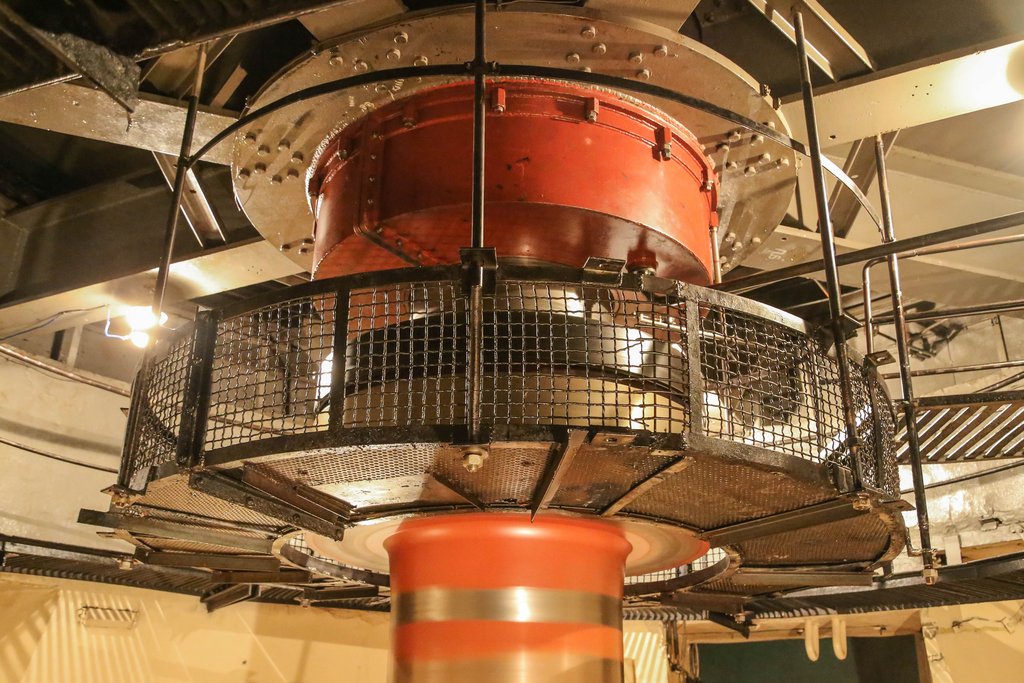

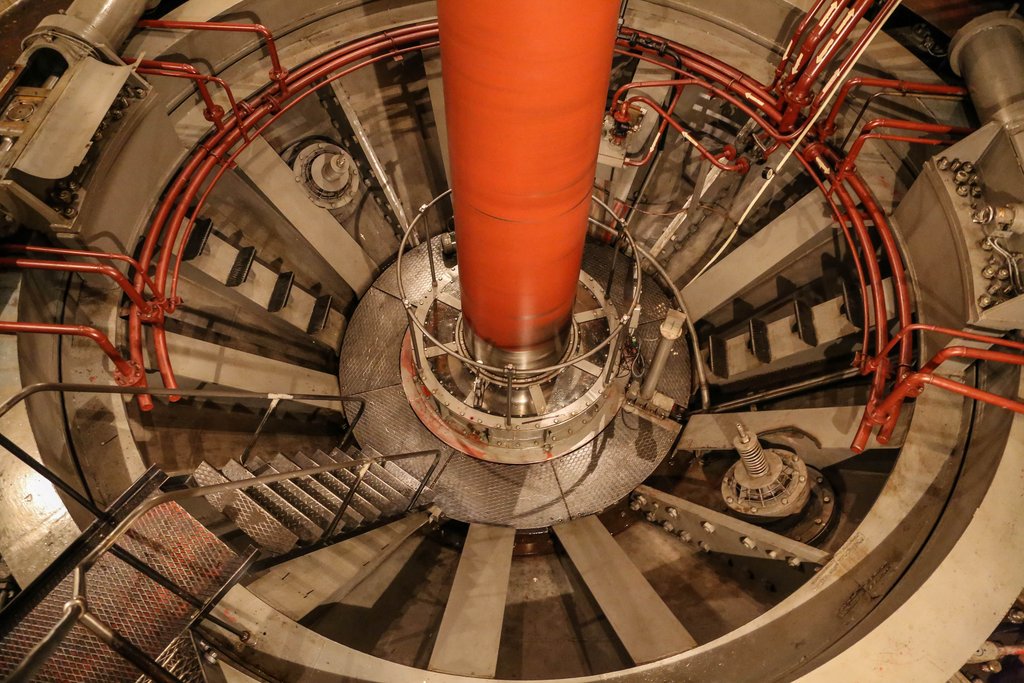

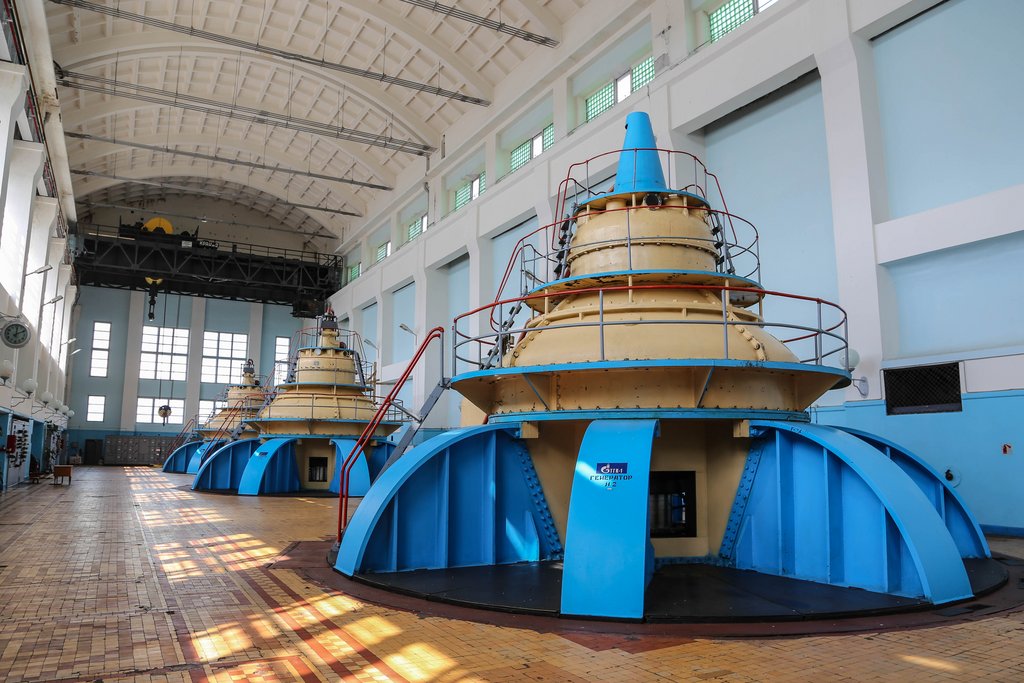

В машинном зале Нижне-Свирской ГЭС установлены четыре вертикальных гидроагрегата с поворотно-лопастными турбинами: два мощностью по 27,5 МВт и два мощностью по 22 МВт. Первоначально здесь были установлены ещё два гидроагрегата для собственных нужд станции, мощностью по 1 МВт, но они были демонтированы. Размеры машинного зала 111,1х18,5 м, высота 22,3 м.
