ГЭС изнутри
Теоретически с гидроэлектростанциями все понятно — вода идет из верхнего бьефа в нижний, крутит рабочее колесо турбины. Турбина вращает генератор, а тот вырабатывает электричество…
Интересны детали.
Хозяйке на заметку: чтобы получить 1 киловатт-час электроэнергии, надо спустить с высоты 27 метров 14 тонн воды.
(Детали подсмотрены в процессе посещения девяти разных гидроэлектростанций).
Перефразируя классика: все тепловые электростанции похожи друг на друга, каждая гидроэлектростанция устроена по-своему. Иными словами, типовых ГЭС не существуют, все ГЭС разные. У каждой свой расход воды, напор, рельеф, грунт, климат, близость моря, объем водохранилища…

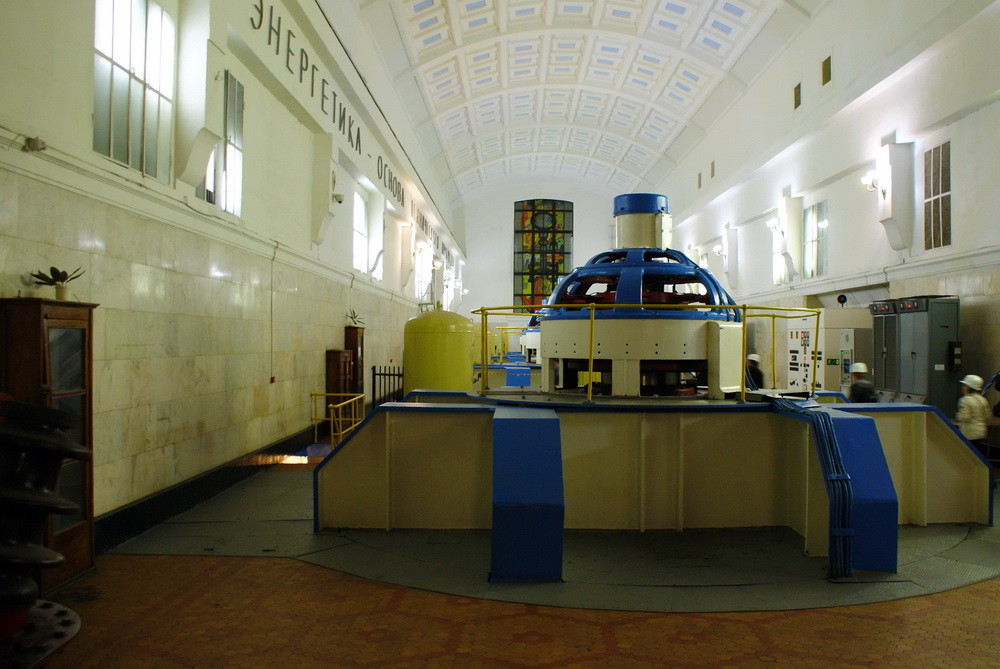

Вот, например, вроде бы обычный машинный зал станции. За исключением того, что все окна в нем — искусственные, с подсветкой.
Затворы и сбросные сооружения
В идеале вся вода должна идти через турбины и давать энергию. Но не всегда это возможно.
Часть воды приходится сбрасывать мимо ГЭС:
— при ремонте гидроагрегатов;
— при весенних паводках, если нет водохранилища многолетнего регулирования (а его часто нет);
— бывает, что в каскаде ГЭС (станций, стоящих на одной реке) пропускная способность верхней станции больше, чем нижней; тогда нижняя должна пустить часть воды мимо турбин, иначе ее просто затопит;
— иногда открывают холостой водосброс по запросу рыбзаводов для пропуска мальков вниз по течению;
— и т.д.

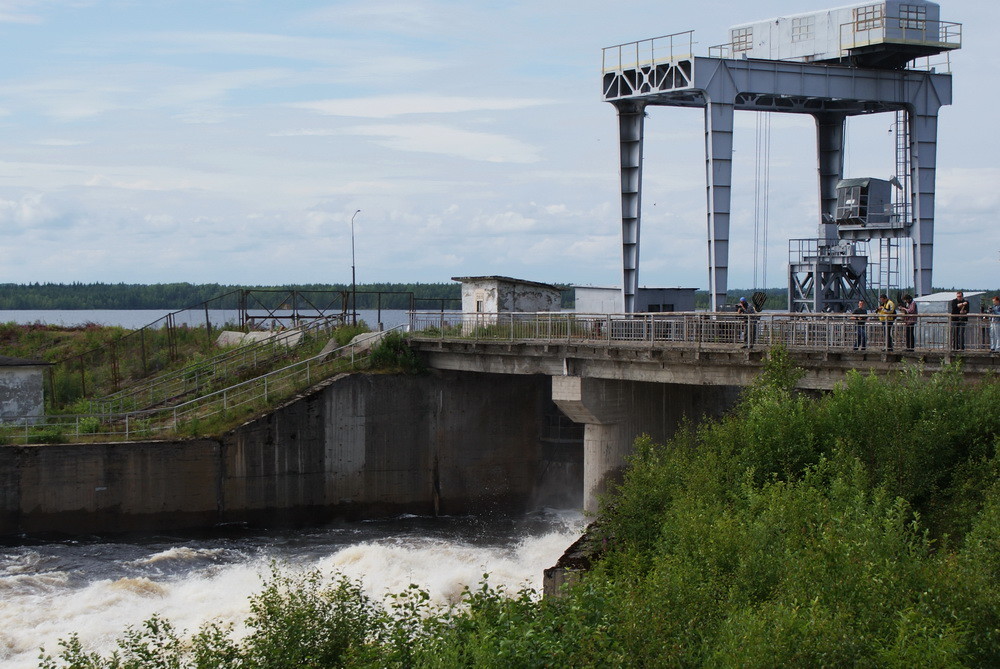

Холостой водосброс Беломорской ГЭС — это три затвора.

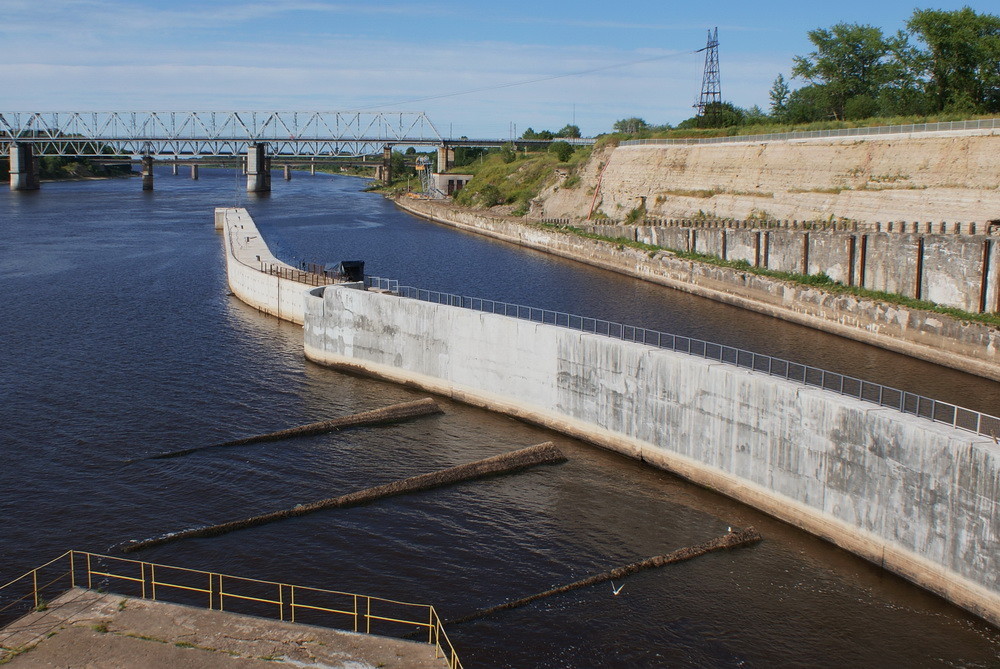

На сбросе предусматривают мероприятия для гашения кинетической энергии потока — водобойные колодцы, столкновение потоков, ступени или, как здесь, на Волховской ГЭС — водобойная плита с гасителями:
О рыбе

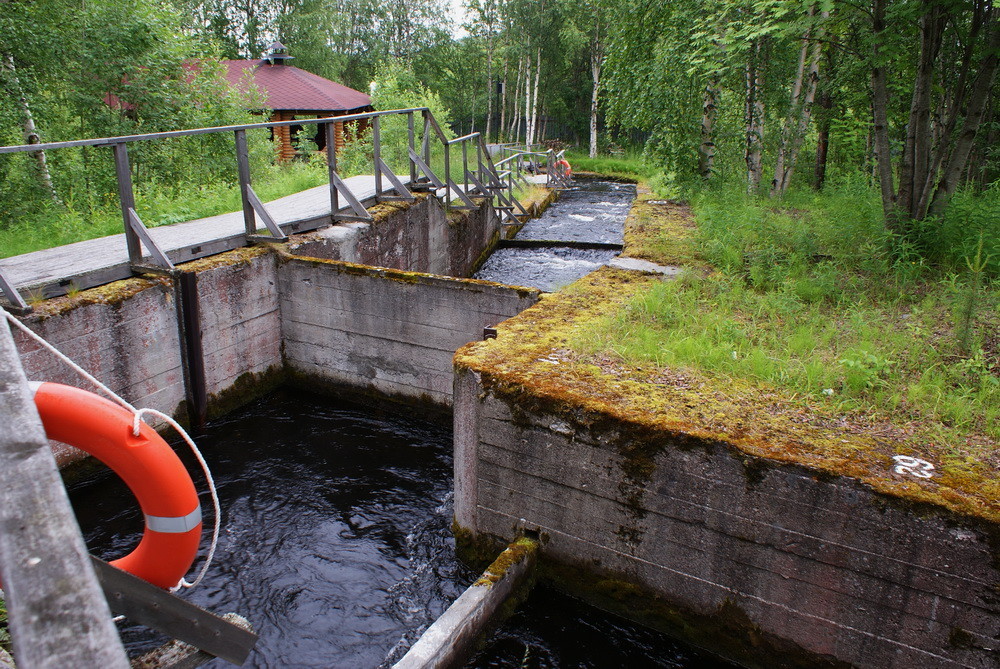

На Нижне-Туломской ГЭС сделан специальный рыбоход для семги, поднимающейся на нерест вверх по течению. Конструкция имитирует собой полукилометровый горный ручей с камнями на дне, зигзагообразными проходами и местами для отдыха рыбы.
