Откуда берется электричество?

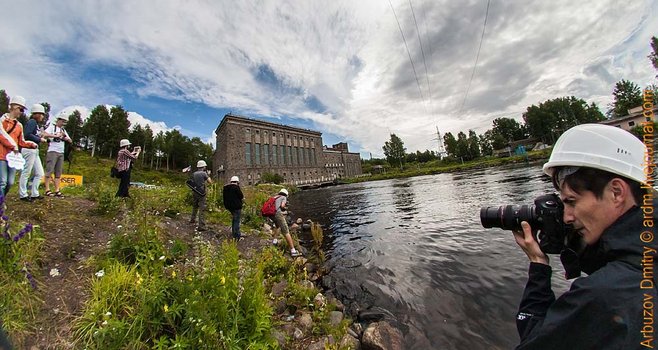

В творческой поездке «Энергокруиз», организованной ТГК-1 с 20 по 25 июля в честь 10-летия своего основания, мне посчастливилось воочию увидеть, как зарождается электричество.
Наверное, каждому пользователю в душе интересно, откуда берутся эти самые электроны в электрической лампочке. Все знают — вырабатываются на ГЭС, ТЭЦ, с атомных станций. Меньше людей слышали о солнечных, ветряных, геотермальных, приливных станциях, ещё меньше — о ГРЭС (государственные районные электрические станции), и ГАЭС. И уж совсем мало кто знает, как это оказывается сложно — управлять электричеством.
В чём сложность? И вот тут в двух словах не объяснить — приходится лезть в дебри энергетики. А знать стоит, потому что именно из этих знаний складывается самая волнующая нас интрига — цена за киловатт.
Первая хитрость — электричество нельзя запасти «на завтра», и приходится ориентироваться на текущую выработку, а потери при транспортировке высоки — поэтому энергетики вынуждены приспосабливаться буквально на каждом шагу: использовать низкий ток, менять сечения проводов, использовать повышающие и понижающие трансформаторы, дозировать электроэнергию дополнительными станциями.
Мало того, трудности возникают и в частном порядке — есть пики и провалы в энергопотреблении, а тяжесть проводов может не выдержать погодных условий — например, снегопада. Вот почему земля буквально опутана проводами разных сортов — электричество нужно всем и каждому, желательно — бесплатно, а подать его в нужной мощности и за деньги не легко.
Вот пример. Генератор может выдавать только столько мощности, сколько может потребить потребитель. Если даже генератор имеет установленную мощность на 100 МВт, то он не сможет ее набрать, если нет соотвестствующей нагрузки. Как частный случай — выдаст, но с отклонением от принятой частоты в 50Гц, что сделает невозможным использовать такую электроэнергию, а это — невосполнимые затраты.
Всё начинается именно с генератора — это чудесное устройство невообразимым, но легко объяснимым физикой способом вырабатывает с помощью силы воды поток электронов, которые начинают своё экстравагантное путешествие по проводам — к чайнику.

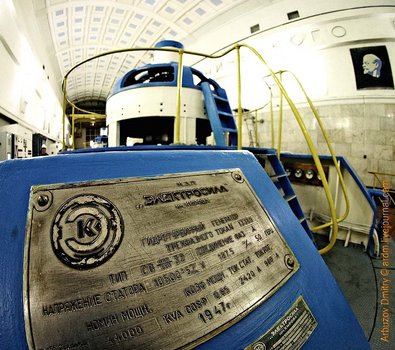

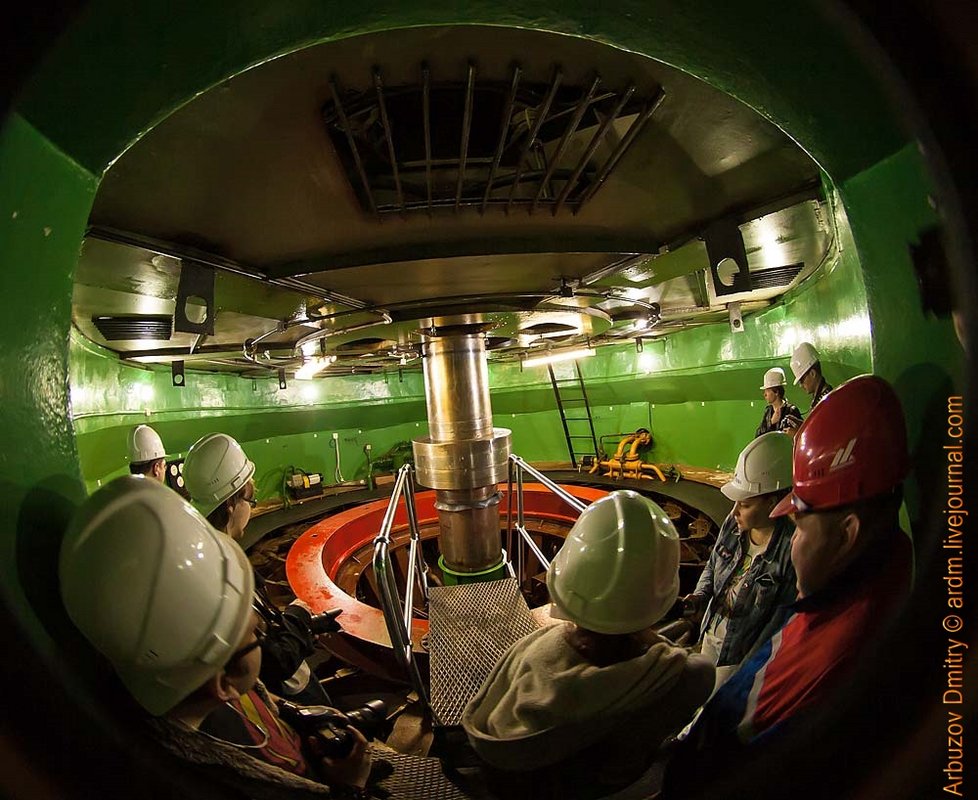

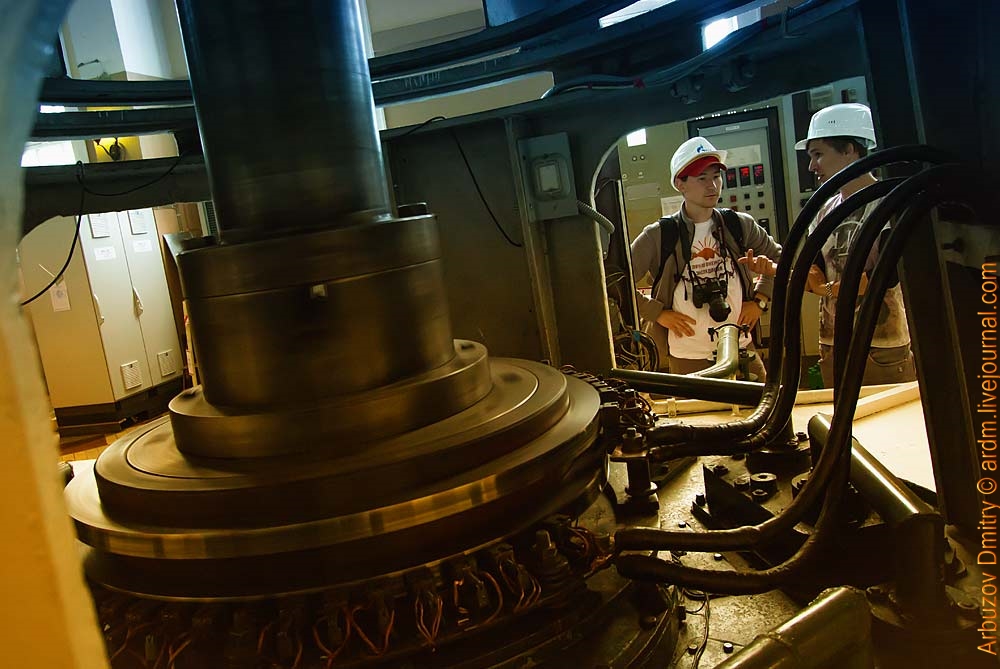

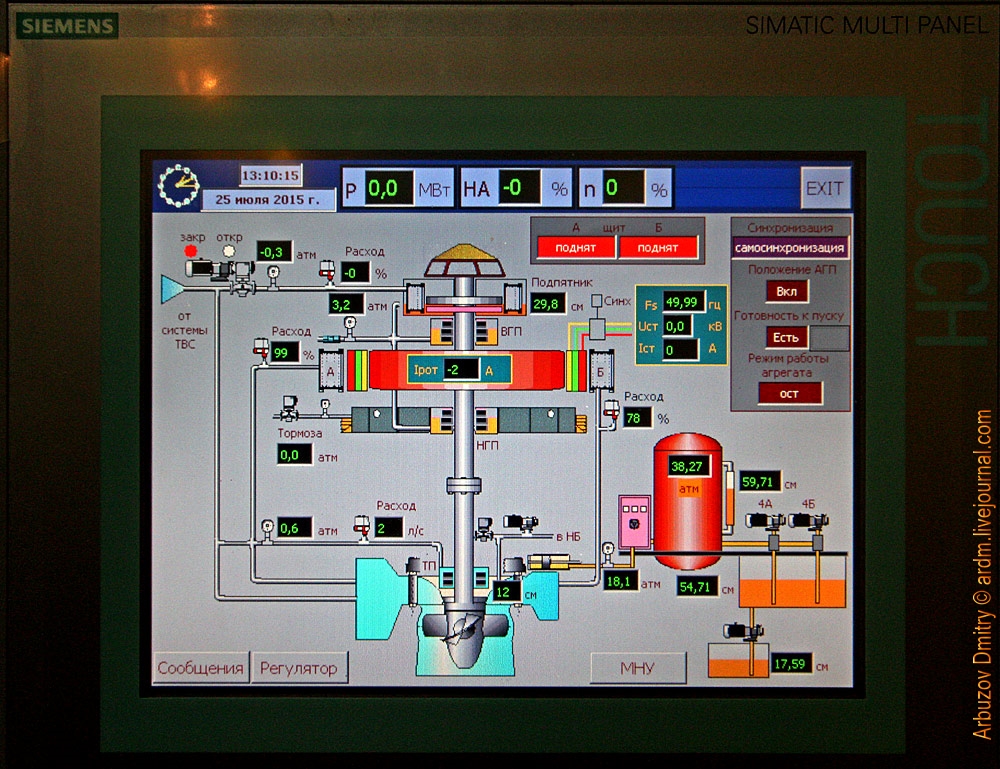

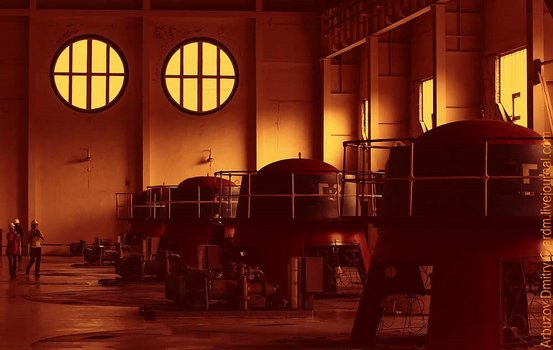

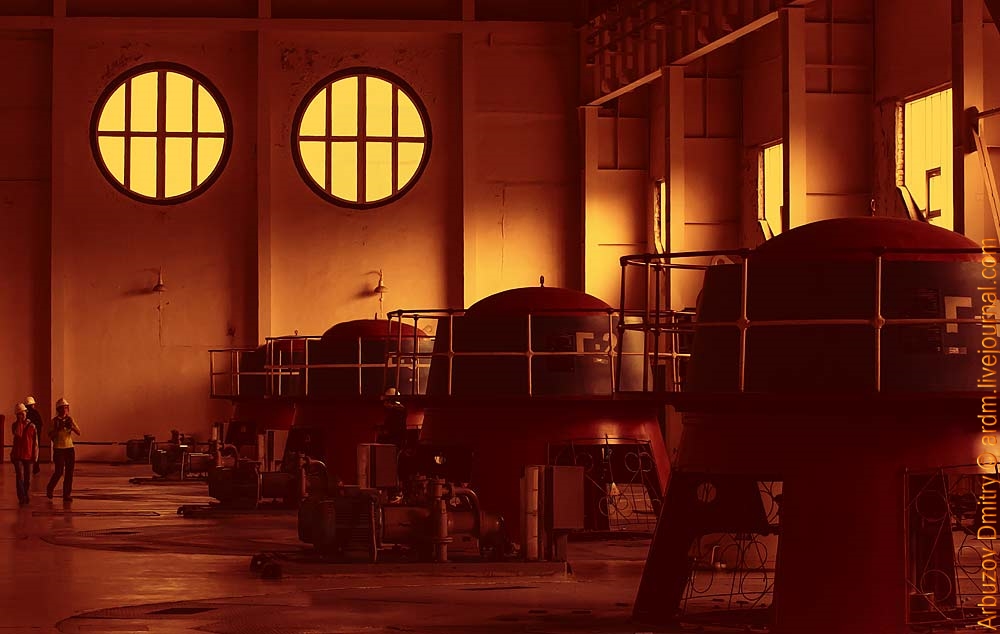

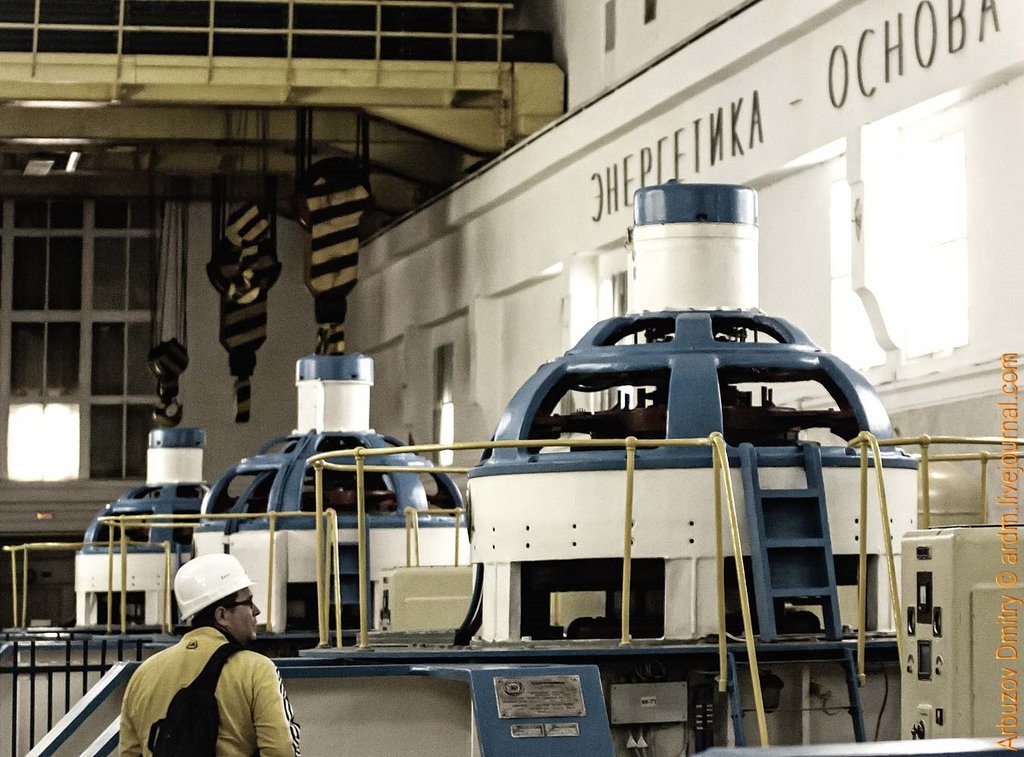

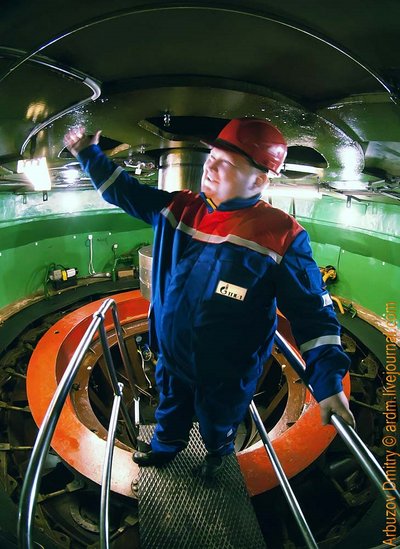

ГЭС преобразует механическую энергию воды в электрическую — в этом она, кстати, самая экологичная. Вода «давит» на лопасти рабочего колеса, которое на одном валу с генератором. Чем больше напор — тем больше давление. Генератор представляет из себя ротор и статор. Статор — неподвижная часть с обмоткой. Ротор вращается в электрическом поле статора, возникает Электродвижущая сила (ЭДС). С выводных устройств идет съем электроэнергии — это описание принципа работы любого генератора.
Но вот в чём чудо — в этом «пахтании океана» появляются электроны, и они не одиноки. Есть ещё электрически заряженные частицы, квази частицы. Электроны в проводах можно сравнить с рыбами в воде: проводники для них — среда обитания. В диэлектриках жизни нет)
Трансформаторами мощность и понижают, и повышают, и что там происходит с частицами — можно представить. И через поля проходят — правда, магнитные; притягиваются и отталкиваются, исчезают — и возникают! В путешествиях по подстанциям могут менять и вид энергии, и форму. Двигаются с небольшой скоростью, но по отношению с неподвижными собратьями находятся на границе, которая уже имеет скорость света... У электронов море приключений прежде, чем они постучатся в ваш дом.
Поздороваться с электронами нельзя, как и поговорить. По сути они — просто другая форма жизни, которую нам по счастливой случайности или глубокой закономерности удалось приручить — как оленей, кошек, окучить картошку. С этой точки зрения наше существование на планете явление столь же необычное и интересное, как и бег электронов.

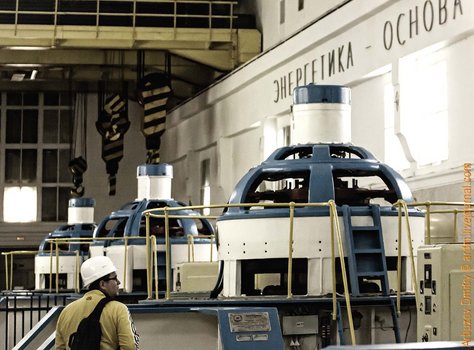

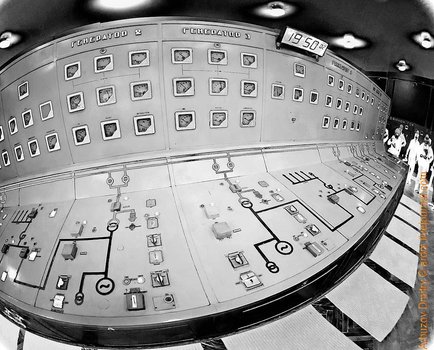

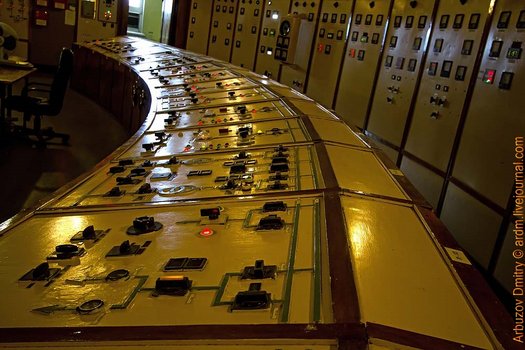

Но вернёмся на Землю. Для нас важно — уровень напряжения, частота электрического тока в сети. Суточная неравномерность потребления регулируется автоматикой: у системного оператора стоит основной управляющий блок станциями, которые в этой системе состоят. Генераторы например работают в системе ГРАМ — «групповое регулирование активной мощности». Система распределяет нагрузку оптимально для каждого генератора. Естественно, стараются применять типовые генераторы. Тогда случае изменения нагрузки потребителем система ГРАМ загружает или разгружает генераторы за секунды.
Есть еще система АРЧМ — «автоматическое регулирование частоты и мощности». Это специальная программа, которая воздействует на управление регуляторами скоростей. Ее задача — держать заданные показатели в норме. Допустим, задано держать переток из Кольской энергосистемы в Карельскую мощность в 500 МВт. И вдруг «отваливается» какой-то крупный потребитель на 50 МВт. Значит, система АРЧМ должна воздействовать на некоторые управляющие элементы и где-то в энергосистеме снизить их мощность.
Система действует в течении секунд. В пределах 10 секунд обычно устраняется возмущение. При очень крупных дисбалансах установка равновесия может занимать 1-2 минуты.
То есть ГРАМ управляет в масштабе одной станции, а АРЧМ управляет станциями. К сожалению, и это не всегда эффективно. Допустим, маленькая станция, 6 МВт. А потребитель в нашем примере «отвалился» на 50 МВт. Что там регулировать?
Потому АРЧМ стараются ставить на больших станциях, например, на Верхнетуломской ГЭС, на Серебрянских, на Териберке. На Княжегубской ГЭС. Каждая система управления это немалые расходы на монтаж и содержание, хоть процессы и автоматизированы. И всё это — только начальные дебри!
